Q41F硅溶膠法蘭式球閥應用案例

Q41F法蘭球閥用于 Class150~Class1500、PN16~PN63、JIS10K~JIS20K 的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。硅溶膠球閥是一種使用硅溶膠作為密封材料的球閥。它具有耐酸堿、耐高溫、耐腐蝕等優點。硅溶膠球閥廣泛應用于化工、制藥、石油、天然氣、食品、電力等行業。球閥種類繁多，大致可分為19大類，包括浮動球閥、固定球閥等。每種類型的球閥都有其的應用場景和優勢。例如，O型球閥采用浮動式結構，球芯精密鑄造并鍍硬鉻處理，閥座材料可選金屬或增強聚四氟乙烯，其流道口與管道口徑一致，流通能力，關閉時無泄漏，非常適合作為開關閥使用，尤其適用于高粘度、含纖維或顆粒狀介質。而V型球閥則采用固定式結構，球芯上設有V型切口，實現比例調節，其流量特性近似等百分比，適用于特定工藝需求。

此外，球閥的適用范圍也相當廣泛，可適用于多種工況和介質類型。因此，在選擇球閥時，需要根據具體的應用場景和需求來挑選合適的類型和規格。
1、球閥的公稱通徑范圍廣泛，從8mm直至1200mm，滿足不同管路的需求。
2、其公稱壓力可達到42MPa，確保在高強度工況下的穩定性。
3、工作溫度方面，球閥可適應從-204℃到815℃的廣闊范圍，適應多種介質特性。

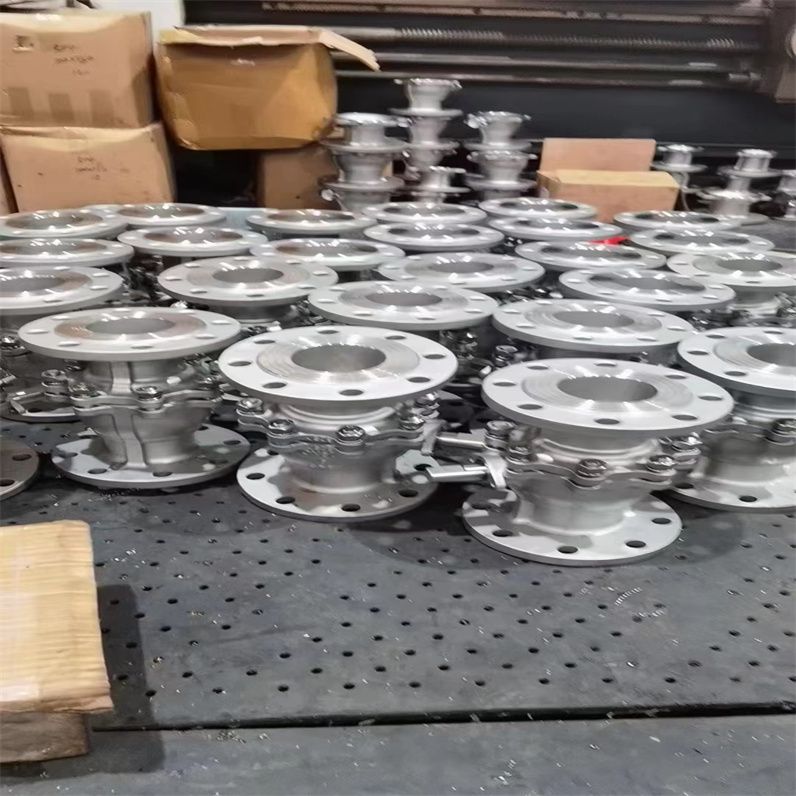

Q41F硅溶膠法蘭式球閥應用案例

特別是在石油、化工、冶金等領域的易燃、易爆介質設備和管路系統中，軟密封球閥的耐火和防火性能尤為重要。此外，在雙位調節、密封嚴格、泥漿、磨損、縮口通道等特殊工況下，球閥也展現出其性。其啟閉迅速（1/4轉即可完成）、高壓截止（適合大壓差）、低噪聲以及流體阻力小等特點，使其成為這些工況下的理想選擇。

同時，球閥還適用于輕型結構、低壓截止、腐蝕性介質等管路系統，并且在低溫（深冷）裝置中也能穩定工作。當需要調節性能時，帶V形開口的專用結構球閥則能滿足特定工藝需求。

在石油、化工、電力等行業的管路系統中，工作溫度超過200℃時，金屬對金屬密封的球閥則能發揮其的耐高溫性能。而在冶金行業的氧氣管路系統中，經過嚴格脫脂處理的球閥則顯得尤為重要。

此外，在輸油和輸氣管線中，當主管線需埋設在地下時，全通徑焊接式球閥則能滿足這一特殊需求。同時，在灌溉系統中，球閥也得到了廣泛應用，尤其在支管進口處，其結構簡單、體積小和對水流阻力小的特點得到了充分利用。雖然球閥開啟或關閉較快可能產生水錘效應，但通過合理配置和優化使用方式，這一缺點可以得到有效控制。因此，在主干管上不宜采用球閥的情況下，其仍可用在干、支管上或其末端進行沖內之用，沖洗排污。

二、Q41F硅溶膠法蘭式球閥應用案例的工作原理

硅溶膠球閥是一種球體可旋轉的截止閥。旋轉球體，使其出現或消失孔口，來實現流體介質的開、關控制。它采用球體和密封面相互對應的方式，在閥門開啟和關閉的過程中，使介質流通受到控制。

三、Q41F硅溶膠法蘭式球閥應用案例在工業領域的應用

1. 化工行業：硅溶膠球閥主要用于液化氣、天然氣、城市燃氣、化學制品、顏料涂料、化肥、液體儲罐、化纖等輸送系統的管道上。

2. 制藥行業：硅溶膠球閥常用于醫藥制藥、生化及水處理系統中，由于硅溶膠的生物相容性和不吸附物質的特性，患者使用會安全。

3. 食品行業：硅溶膠球閥常用于食品加工、釀造和輸送行業。硅溶膠閥門的材料符合FDA和CE標準，不會對食品產生污染。

4. 電力行業：硅溶膠球閥通常用于電力發電、輸電與分配的介質控制系統。

硅溶膠球閥由于其耐蝕性和耐高溫性等優勢，在工業生產中得到越來越廣泛的應用。

Q41F硅溶膠法蘭式球閥應用案例產品特點

Q41F法蘭球閥本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥*適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。浮動式球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。

Q41F硅溶膠法蘭式球閥應用案例主要優點

（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現密封。在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

Q41F硅溶膠法蘭式球閥應用案例性能規范

設計與制造	結構長度	法蘭尺寸	壓力-溫度	試驗-檢驗
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

壓力試驗

驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力PN(MPa)	1.6	2.4	1 8	1 8	0.5-0.7
	2.5	3.8	2.8	2.8
	4.0	6.0	4.4	4.4
	6.4	9.6	7.0	7.0
	10.0	15.0	11.0	11.0
	16.0	24.0	18.0	18.0

Q41F硅溶膠法蘭式球閥應用案例主要零件材料

名稱	材料
閥體 /閥蓋	CF8	CF3	CF8M	CF3M	WCB	LCB	WC6	WC9	C5
球體	CF8	CF3	CF8M	CF3M	WCB HCr	CF8	CF8	CF8	CF8
閥桿	F304	F304L	F316	F316L	2C13	F304	F304	F304	F304
閥座	PTFE/PPL
填料 /墊片	PTFE/PPL					石墨
螺栓	不銹鋼					35CrMoA
螺母	不銹鋼					45、35CrMoA
手柄	鑄鋼

Q41F硅溶膠法蘭式球閥應用案例外形結構圖

Q41F硅溶膠法蘭式球閥應用案例1.6MPa主要連接尺寸

型號	公稱通徑 DN(mm)	尺寸(mm)
		L	D	D1	D2	b-f	z-Φd	H	W
Q41F-16C Q41F-16P Q41F-16R Q41F-16RL Q341F-16C Q341F-16P Q341F-16R Q341F-16RL	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	16-3	4-Φ18	105	230
	50	200	160	125	100	16-3	4-Φ18	115	240
	65	220	180	145	120	18-3	4-Φ18	145	280
	80	250	195	160	135	20-3	8-Φ18	160	310
	100	280	215	180	155	20-3	8-Φ18	185	330
	125	320	245	210	185	22-3	8-Φ18	215	600
	150	360	280	240	210	24-3	8-中23	245	800
	200	400	335	295	265	26-3	12-Φ23	300	1000
	250	450	405	355	320	30-3	12-Φ25	380	1200

































Q41F硅溶膠法蘭式球閥應用案例2.5MPa主要連接尺寸

型號	公稱通徑 DN(mm)	尺寸(mm)
		L	D	D1	D2	b-f	z-Φd	H	W
Q41F-25C Q41F-25P Q41F-25R Q41F-25RL Q341F-25C Q341F-25P Q341F-25R Q341F-25RL	15	130	95	65	45	14-2	4-Φ14	65	115
	20	140	105	75	55	14-2	4-Φ14	75	130
	25	150	115	85	65	14-2	4-Φ14	85	150
	32	165	135	100	78	16-2	4-Φ18	95	190
	40	180	145	110	85	18-3	4-Φ18	105	230
	50	200	160	125	100	20-3	4-Φ18	115	240
	65	220	180	145	120	22-3	8-Φ18	145	280
	80	250	195	160	135	22-3	8-Φ18	160	310
	100	280	230	190	160	24-3	8-Φ23	185	330
	125	320	270	220	188	28-3	8-Φ25	215	600
	150	360	300	250	218	30-3	8-Φ25	245	800
	200	400	360	310	278	34-3	12-Φ25	300	1000
	250	450	425	370	332	36-3	12-Φ30	380	1200

































Q41F硅溶膠法蘭式球閥應用案例4.0MPa主要連接尺寸

型號	公稱通徑 DN(mm)	尺寸 (mm)
		L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-40C Q41F-40P Q41F-40R Q41F-40RL Q341F-40C Q341F-40P Q341F-40R Q341F-40RL	15	130	95	65	45	40	16-2	4-Φ14	70	115
	20	140	105	75	55	51	16-2	4-Φ14	80	130
	25	150	115	85	65	58	16-2	4-Φ14	90	150
	32	180	135	100	78	66	18-3	4-Φ18	100	190
	40	200	145	110	85	76	18-3	4-Φ18	110	230
	50	220	160	125	100	88	20-3	4-Φ18	120	240
	65	250	180	145	120	110	22-3	8-Φ18	150	280
	80	280	195	160	135	121	22-3	8-Φ18	170	310
	100	320	230	190	160	150	24-3	8-Φ23	190	330
	125	360	270	220	188	176	28-3	8-Φ25	220	600
	150	400	300	250	218	204	30-3	8-Φ25	250	800
	200	550	375	320	282	260	38-3	12-Φ30	390	1200































Q41F硅溶膠法蘭式球閥應用案例6.4MPa主要連接尺寸

型號 Type	公稱通徑 DN(mm)	尺寸(mm)
		L	D	D1	D2	D6	b-f	z-Φd	H	W
Q41F-64C Q41F-64P Q41F-64R Q41F-64RL Q341F-64C Q341F-64P Q341F-64R Q341F-64RL	15	140	105	75	55	40	18-2	4-Φ14	75	115
	20	160	125	90	68	51	20-2	4-Φ18	85	130
	25	180	135	100	78	58	22-2	4-Φ18	95	150
	32	200	150	110	82	66	24-2	4-Φ23	105	190
	40	220	165	125	95	76	24-3	4-Φ23	120	230
	50	250	175	135	105	88	26-3	4-Φ23	130	240
	65	280	200	160	130	110	28-3	8-Φ23	160	280
	80	320	210	170	140	121	30-3	8-Φ23	180	310
	100	360	250	200	168	150	32-3	8-Φ25	200	330
	125	381	295	240	202	176	36-3	8-Φ30	230	600
	150	403	340	280	240	204	38-3	8-Φ34	260	800
	200	502	405	345	300	260	44-3	12-Φ34	400	1200































6.4MPa以上請我司技術部。

Q41F硅溶膠法蘭式球閥應用案例

法蘭閥門，作為管道系統中的關鍵組件，其正確安裝和調試直接影響到整個系統的運行效率與安全性。下面我們將對法蘭閥門的安裝過程進行簡單科普。法蘭球閥的維護和更換雖然相對簡單，但為了確保操作安全和閥門性能，仍有一些關鍵事項需要注意。首先在拆卸前一定要先關閉上下游管道的閥門，并排空管道內的壓力，避免拆卸時殘留介質噴出造成危險。特別是輸送腐蝕性或高溫介質的管道，更要徹底泄壓并做好防護措施。

拆卸時要使用合適的工具，按照對角順序松開法蘭螺栓，避免單邊受力導致法蘭變形。拆卸過程中要注意保護密封面，不要用硬物刮擦球體表面，防止損壞密封性能。如果發現密封墊片老化或損壞，應當及時更換同規格的新墊片。

安裝新閥門時要注意方向正確，確保介質流動方向與閥門箭頭指示一致。安裝過程中要均勻擰緊螺栓，避免受力不均造成法蘭密封不良。新閥門初次使用時建議先緩慢開啟和關閉幾次，檢查是否有卡阻現象，并確認密封性能良好。

定期維護時要注意檢查閥桿是否靈活，潤滑部位是否需要補充潤滑油。如果發現球體表面有劃痕或腐蝕，應及時修復或更換。對于長期不使用的閥門，建議關閉后稍微開啟一點，避免密封面長時間貼合導致粘連。首先，選擇閥門。根據流體類型、壓力等級和工作溫度，選用合適的材質和規格的法蘭閥門。確保閥體與管道尺寸匹配，法蘭面平整無損傷。
二、球閥的安裝

在安裝球閥時，需要注意以下要點。首先，要確保閥體與管路系統的連接處密封良好，以防止介質泄漏。其次，球閥的安裝位置應便于操作和維修，同時也要考慮到介質的流向和壓力分布。此外，在安裝過程中，還需遵循相關的安全規范和操作指南，以確保安裝質量和安全性。*后，安裝完成后，應進行必要的測試和檢查，以確保球閥能夠正常工作并滿足使用要求。

三、安裝前的準備工作

在開始安裝球閥之前，我們需要進行一系列的準備工作。這些準備工作的目的是為了確保安裝過程的順利進行，以及安裝質量和安全性。首先，我們需要仔細閱讀球閥的安裝指南和操作手冊，了解球閥的安裝要求和操作方法。其次，我們需要檢查球閥本身及其附件是否完好無損，確保其符合使用要求。此外，我們還需要準備好所需的安裝工具和材料，以便在安裝過程中使用。*后，我們還需要確認安裝現場的環境和條件是否符合要求，以確保安裝工作的順利進行。
1、確保球閥前后管線已妥善準備，前后管道需保持同軸，且兩法蘭密封面平行。管道應具備足夠的承重能力，否則需增設適當的支撐。

2、徹底吹掃閥前后管線，清除內部的油污、焊渣及其他雜質。

3、仔細核對球閥的標志，確認其完好無損。通過完全開啟和關閉球閥數次，驗證其是否正常工作。

4、移除球閥兩端連接法蘭上的保護裝置。

5、仔細檢查并清除閥孔內的任何污物，隨后清洗閥孔。需特別小心，因為微小的顆粒也可能損傷閥座密封面。

Q41F硅溶膠法蘭式球閥應用案例

1、將球閥安裝至管線。
球閥的一端可隨意裝在上游側。若球閥由手柄驅動，則其安裝位置不受限制。但若球閥配備了齒輪箱或氣動驅動器，則應確保其直立安裝，即安裝在水平管道上，且驅動裝置位于管道上方。
2、根據管路設計要求，在閥法蘭與管線法蘭之間放置密封墊。
3、使用對稱、逐次、均勻的方式擰緊法蘭上的螺栓。
4、若采用氣動驅動器，需連接氣動管線。

四、安裝后的檢查事項

1、反復操作驅動器，開啟和關閉球閥，確保其動作靈活，無任何滯澀現象，從而驗證球閥的正常工作。
2、依據管路設計規范，對管道與球閥之間的法蘭結合面進行密封性能的詳細檢查。

安裝步驟如下：

1. 清潔：清除閥門和管道內外的污垢，保證密封性能。

2. 安裝法蘭：使用專用工具，對準標記，慢慢旋緊，但避免過度擰緊導致變形或損壞密封圈。

3. 密封檢查：安裝好后，微開閥門，查看是否有泄漏，如有，需調整密封圈或重新安裝。

調試環節：

1. 流量測試：開啟閥門，觀察流量是否穩定，無異常噪音。

2. 壓力測試：在規定壓力下，檢查閥門能否承受并保持密封。

3. 轉動靈活度：閥門應能順暢開關，無卡頓現象。

記住，法蘭閥門的安裝調試不僅需要技術，更需細心和耐心。任何小的疏忽都可能導致嚴重的后果，因此，人員的操作是至關重要的。

總的來說，法蘭閥門的安裝和調試是工業生產中一項細致而嚴謹的工作，它確保了設備的正常運行，保障了生產安全。希望本文能幫助大家更好地理解和處理此類問題。
