    水泵底閥性能規范

    2025-06-16 13:25:08  來源:SH

    水泵底閥性能規范的定義與作用

    底閥,這一安裝在水泵吸水管路底部的關鍵組件,發揮著至關重要的作用。底閥在水泵吸水管路中*關鍵的作用是防止倒流,確保水泵的正常啟動和穩定運行。在水泵啟動之前,它能夠自動完成注水任務,有效防止吸水管路中的水發生倒流,從而確保水泵能夠順暢啟動并持續穩定運行。接下來,我們將深入探討底閥的結構原理、材質選擇以及其在實際應用中的各種工況,并通過具體的應用實例來進一步闡明其的地位。

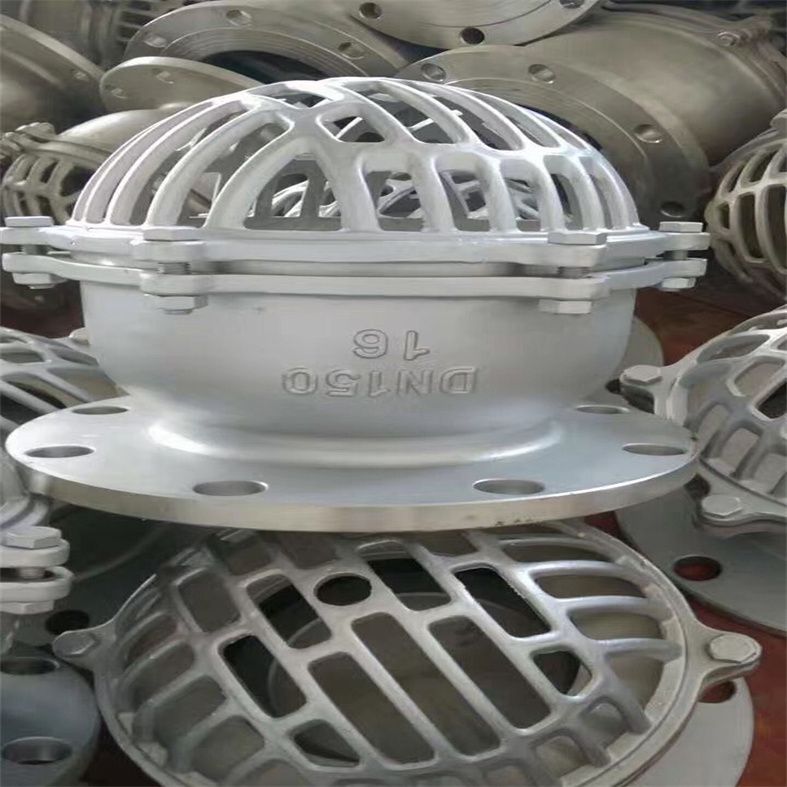

    H42X不銹鋼底閥是一種節約能源的閥,一般安裝在水泵水下吸管的底端限制水泵管內液體返回水源,起著只進不出的功能。閥蓋上有很多個進水口和加強筋起到了不易堵塞,主要應用在抽水的管路上水道和支承的作用,連接方式有法蘭連接和螺紋連接。主要由閥體,閥芯,閥瓣,過濾網等組成,一般承受壓力為2.5公斤。

    水泵底閥性能規范結構原理

    H42X不銹鋼底閥由閥體,閥瓣,閥蓋,襯套,密封圈等零件組成,詳見下圖水源的水從閥蓋進入閥體。在流體的壓力作用下,閥瓣打開水,當示停后出口管內的壓力將閥瓣迅速關閉,液體將不會倒回水源,起到了即暢通抽水又節約水能損失的作用。

    水泵底閥性能規范性能規范

    適用介質:水、油、及非腐蝕性介質
    適用溫度:≤80 ℃
    主要密封材料:灰鑄鐵、丁腈橡膠
    執行標準:Q/12 NJ3583-2001
    試驗標準:GB/T13927-1992

    02水泵底閥性能規范結構與工作原理

    底閥的組成

    底閥主要由閥體、閥瓣、閥座和彈簧等部件構成。底閥由閥體、閥瓣、閥座和彈簧構成,各部分需具備足夠的強度和耐腐蝕性。閥體,作為底閥的外殼,通常采用鑄鐵或鑄鋼材質,以確保其具備足夠的強度和耐腐蝕性,能夠承受管道內的壓力。閥瓣,作為控制水流通斷的核心部件,一般由金屬材質制成,如不銹鋼,其形狀和尺寸與閥座相契合,以確保良好的密封性。閥座則固定在閥體上,與閥瓣共同形成密封面,有效防止水倒流。而彈簧則位于閥瓣下方,為閥瓣提供關閉時的力量,使閥瓣在水流停止后能迅速復位,關閉閥門。

    底閥的工作機制

    底閥的工作原理如下:在水泵啟動之前,底閥處于封閉狀態,彈簧將閥瓣緊緊壓在閥座上,從而阻止吸水管路中的水回流到水源。一旦水泵開始工作,葉輪的旋轉會產生負壓,導致吸水管路內的壓力低于水源的壓力。在這種壓力差的作用下,水會推動閥瓣克服彈簧的阻力向上開啟,使得水能夠順利進入吸水管路并流向水泵。而當水泵停止工作時,水流也會隨之停止,此時閥瓣會在彈簧力的作用下迅速關閉,有效防止吸水管路中的水倒流回水源,從而確保吸水管路內始終充滿水,為下一次水泵的啟動做好準備。底閥通過彈簧和閥瓣的相互作用,實現吸水和防止水倒流的雙重功能。

    03底閥材質選擇

    選擇材質的重要性

    在選擇底閥的材質時,需要綜合考慮多個因素。材質選擇直接影響到底閥的性能和使用壽命,需綜合考慮強度、耐腐蝕性和耐磨性。首先,閥體作為底閥的外殼,其材質通常選用鑄鐵或鑄鋼,以確保足夠的強度和耐腐蝕性。其次,閥瓣作為控制水流通斷的核心部件,其材質一般選擇金屬,如不銹鋼,以保證在長期使用過程中能夠維持良好的密封性。此外,閥座與閥瓣共同形成密封面,因此也需要選擇具有良好耐磨性和耐腐蝕性的材質,以確保有效防止水倒流。*后,彈簧作為提供關閉力量的部件,其材質選擇也至關重要,需要具備足夠的彈性且能夠承受一定的壓力。通過綜合考慮這些因素,我們可以選擇出*適合的底閥材質,確保其在使用過程中能夠發揮出*佳的性能。

    金屬材質應用

    在底閥的材質選擇中,金屬材質占據著重要的地位。不銹鋼、鑄鐵及鑄鋼因強度和耐腐性成為底閥制作材料中的常用選擇。金屬材質,如不銹鋼,具有出色的強度、耐腐蝕性和耐磨性,是閥體、閥瓣以及彈簧等關鍵部件的理想選擇。通過選用金屬材質,我們可以確保底閥在長期使用過程中能夠保持穩定的性能,有效防止水倒流,滿足各種復雜環境下的使用需求。

    塑料與橡膠的使用

    塑料與橡膠因其輕便、耐腐蝕等特點,適用于特定的低壓和低溫工況。塑料與橡膠因其輕便、耐腐蝕等特點,適用于特定的低壓和低溫工況。塑料底閥,特別是聚丙烯(PP)和聚氯乙烯(PVC)材質的,以其輕便的重量、出色的耐腐蝕性以及經濟實惠的價格受到青睞。這類底閥特別適用于腐蝕性環境以及壓力和溫度較低的場合。橡膠在底閥中常被用作密封部件,如閥瓣的密封面,利用其出色的彈性和密封性來防止漏水。常用的橡膠材質包括丁腈橡膠(NBR)和乙丙橡膠(EPDM)。

    04水泵底閥性能規范的使用工況

    壓力與溫度的影響

    在考慮底閥的使用時,必須關注兩個關鍵因素:壓力和溫度。工況的溫度和壓力條件嚴格影響底閥的材質和結構設計。不同的工況條件將直接影響底閥材質的選擇。首先是壓力因素。低壓工況如一般的民用建筑給排水系統,壓力低于1.0MPa,此時鑄鐵或塑料材質的底閥即可滿足需求。隨著壓力的增加,中壓工況如工業循環水系統,壓力在1.0至4.0MPa之間,此時鑄鋼或不銹鋼材質的底閥則更為適宜。當壓力進一步超過4.0MPa時,如石油化工的高壓管道輸送系統,就需要選擇高強度的鑄鋼或不銹鋼底閥。

    介質因素的影響

    介質因素對底閥選擇的影響也不可忽視。輸送介質的性質決定了底閥的耐腐性和結構設計。清水介質,如城市自來水或地下水,通常不含雜質或腐蝕性物質較少,其溫度和壓力均處于相對較低的水平。而對于污水介質,因為含有各種雜質、懸浮物及有機物,對閥門的耐腐蝕性、耐磨性和抗堵塞性均提出較高要求。

    水泵底閥性能規范零件材料

    零件名稱 材料
    閥體、閥蓋、閥瓣 灰鑄鐵、鑄鋼、不銹鋼
    密封圈 橡膠
    墊片 石棉板

    水泵底閥性能規范外形結構圖

    水泵底閥性能規范主要外形尺寸

    型號 公稱通徑DN(mm) 尺寸(mm) 重量(kg)
    D D1 D2 b-f Z-Φd D0 h0 H
    H42X-2.5 50 140 110 90 16-3 4-14 135 17 142 4
    65 160 130 110 16-3 4-14 168 25 180 6.5
    80 185 150 125 18-3 4-18 198 32 197 8.5
    100 205 170 145 18-3 4-18 247 40 230 143.5
    125 235 2500 175 20-3 8-18 272 43 270 18
    150 260 225 200 20-3 8-18 315 38 297 24
    200 315 280 255 22-3 8-18 405 65 382 38
    250 370 335 310 24-3 12-18 465 84 460 64
    300 435 395 262 24-4 12-23 510 90 530 98

























    05水泵底閥性能規范使用工況舉例

    城市供水系統

    城市供水系統主要負責將水從水源地輸送到城市各處。該系統中底閥的選擇依賴于壓力適中、水質好和溫度適宜等因素,鑄鐵底閥成為選擇。鑄鐵底閥因其成本低廉、耐腐蝕且能有效防止倒流,非常適合于城市供水系統的需求。

    石油化工管道系統

    石油化工管道系統主要負責輸送各種石油產品和化工原料,這些介質往往具有易燃易爆和強腐蝕性等特點。為應對腐蝕性和高溫高壓,不銹鋼底閥是*佳選擇

    污水處理廠系統

    不銹鋼底閥因其耐腐蝕和耐磨性,被應用于雜質多的場合。在污水處理廠曝氣池提升系統中,不銹鋼底閥能夠有效抵御雜質和腐蝕性物質,確保污水處理系統的穩定運行。

    水泵底閥性能規范

    一、材質選擇

    泵入口底閥的材質應該與所輸送的介質相適應,常見的材質有鑄鐵、鋼材、不銹鋼、銅、鋁等。一些特殊介質還需要選擇特殊材質的底閥。比如輸送腐蝕性液體的泵,需要使用耐酸堿或耐腐蝕的材質制成的底閥;輸送含沙量較高的液體,則需要選擇材質較硬的底閥,以免在運行時被磨損。

    二、尺寸選擇

    底閥的尺寸應與水泵的進口管徑相匹配,在選型時需要參考水泵的流量、壓力以及管道的直徑等參數。如果底閥的尺寸太小,容易出現堵塞或阻力增大的現象,影響水泵的正常工作;如果底閥的尺寸太大,則會增加水泵的啟動壓力和運行負擔。

    三、使用環境選擇

    底閥的使用環境也是選型的重要因素。比如,在輸送高溫、高壓介質的場合,需要選擇耐高溫、耐壓的底閥;在輸送異味、有毒氣體的場合,需要選擇密封性好的底閥;在輸送含有顆粒的介質時,需要選擇具有較高耐磨性的底閥。

    四、其他要求

    除了以上三個方面的要求外,還有一些其他要求需要注意。比如,在清水泵安裝中,需要選擇閥體平整、密封性好的底閥,以免泵水時產生不必要的震蕩和噪音;在使用靜音泵時,則需要選擇靜音效果好的底閥。

    在選型過程中,要綜合考慮以上各方面的因素,選擇適合自己使用的泵入口底閥,以確保水泵的正常運行和管道的安全運行。
