SSDF水泵水上式底閥應用案例

水上式底閥是水下式底閥的更新?lián)Q代產品，作底閥時可安裝在進水管處的水面上。作止回閥時，可代替彎頭安裝在泵的出口的90度轉彎處。本閥摩擦阻力小安裝簡單、維修方便。適用于石油、化工、冶金等行業的水泵進、出口處。泵前安裝代替底閥，泵后安裝可代替止回閥。本閥由閥體、閥瓣、活塞桿、閥蓋、定位柱等零件組成。氣動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水工作，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，從而阻止液體回到泵前。

SSDF水泵水上式底閥應用案例的特征

1、水上式底閥其實就是為了充當和它相反的水下式，通常都是在水平管以及進水管的直角轉彎位置，也可以代替彎頭，其密封性能獨特，達到滴水不漏。并設有阻尼裝置，對水錘危害有一定的減緩作用，節能效果顯著，在正常工作使用時可節能5-7%左右。使用一至兩年，所節省電費可收回您為購買此閥的投資費用，其節能效果是一般底閥所不能達到的。

2、水上式底閥在優勢方面上具體還是不錯的，不僅僅在壽命比較長，在進行維修的時候也會更為便捷，該底閥的使用壽命在五年的時間以上，大大地降低了生產成本。在使用期內一般沒有什么故障，即使有故障，處理也極為方便、迅速，充分顯示了它的優越性。自吸性能可靠，老式底閥的密封性能很差，經常會出現停泵后不能出水的問題，而水上式底閥具有獨特的密封效果。確保下一次起泵的順利進行，因此在設計過程中，不必考慮因起泵不出水而選用，投資很大的水下泵房給水工程方案。

3、該底閥的產品都是達到了GB規定的，在通用性方面上是非常不錯的，在前幾年我們?nèi)珖?guó)雙五百的活動中，又榮獲國家經委、計委、科委組織評定的優秀節能產品。該底閥設計合理，制造工藝先進，安裝、使用、檢修方便，并具有摩擦阻力小，使用壽命長，節能等優點。廣泛適用于石化、化工、紡織、印染、冶金、礦山、排灌等行業的水泵配套設施。

SSDF水泵水上式底閥應用案例使用水上式底閥方法

1、水上式底閥規格：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN500、DN600、DN700、DN800等規格，公稱壓力：0.6MPa。安裝要求：安裝在水泵吸水管的垂直管與水平管的轉彎處，安裝時應保證其垂直狀態。

2、安裝要求：該底閥在進行開啟之前時，我們還需要保證水平管中裝滿了水源，然后在進行啟動，這樣就會造成吸水管內半真空狀態，將水吸入豎直管。以完成泵水過程，吸程過大時需要重復幾次充水啟動，以后停泵，開泵前不必充水。

3、檢修：在平常用該底閥的時候我們是不用檢修的，而需要進行檢修的過程中，我們只要將水上式底閥上面的閥蓋打開，更換橡膠墊即可。檢修后仍按首次啟泵方法啟動，如使用在酸堿濃度較高的流體中，請您選用不銹鋼材質的水上式底閥。同時我廠可根據用戶要求生產全塑料水上式底閥，或316L材質的水上式底閥，我們知道水上式底閥是一種可以節約能源的閥，節約能越的效果明顯，主要是在水泵上安裝的。

水上式底閥工作原理

1、水上式底閥是替代水下式底閥、安裝于水面以上水平管與進水管的90度轉彎處，亦可代替彎頭，其密封性能特殊，可達到滴水不漏，并設有阻尼裝置，對水錘危害有一定的減緩作用。

2、節能效果好，在正常工作使用時可節能5~7%左右，使用一至兩年，所節省電費可收回您為購買此閥的投資費用，其節能效果是一般底閥所達不到的。

3、使用壽命長、維修方便，該底閥使用壽命長，大大降低了生產成本，且在使用期內一般沒有什么故障，即使有故障，處理也方便，迅速。

4、自吸性能可靠，老式底閥的密封性能很差，經常會出現停泵后不能出水的問題，而水上式底閥具有特殊的密封效果，可達到不漏水，確保下一次起泵的順利進行，因此在設計過程中，不必考慮因起泵不出水而選用投資很大的水下泵房給水工程方案。

5、本產品連接法蘭全部符合GB規定，通用性能好。

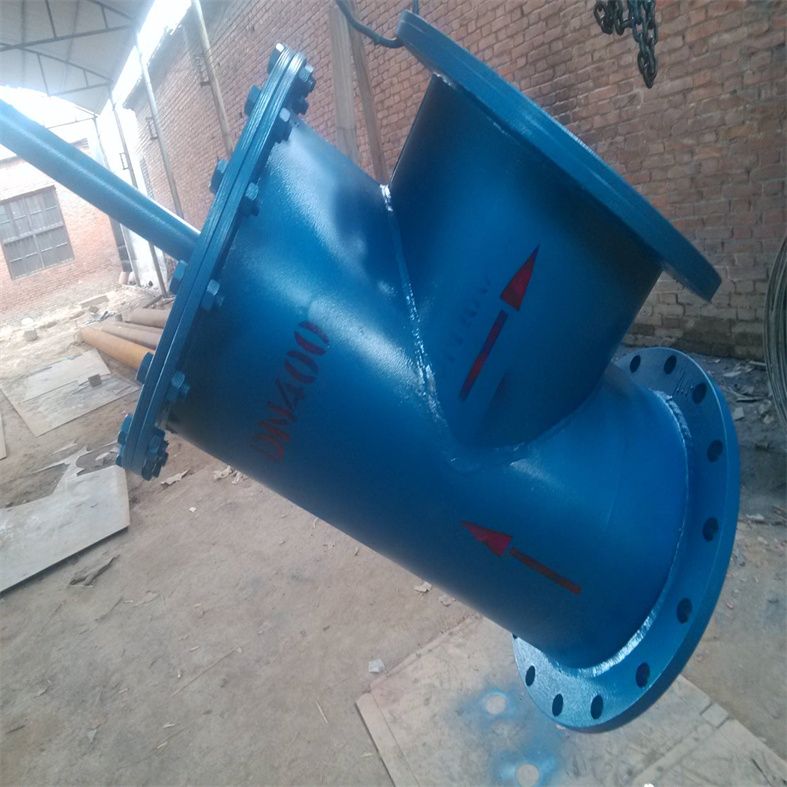

SSDF水泵水上式底閥應用案例

水上式底閥的外形和連接尺寸

水上式底閥的零部件材質

水上式底閥如何安裝

一、SSDF水泵水上式底閥應用案例的正確位置

底閥的正確安裝位置是在水泵出水管道的末端，即距離水泵出水口*近的地方。這樣可以保證水泵在停止工作后，水位不會回流，防止水流倒灌，從而實現穩定的供水。同時，底閥應安裝在水中，防止空氣和雜質進入管道，影響水質和水壓。

二、SSDF水泵水上式底閥應用案例的固定方式

底閥一般采用螺栓或絲扣固定在出水管道上。在安裝之前，要先檢查底閥的密封效果是否良好，如有裂紋或老化現象，應及時更換。在固定底閥時，要注意力度適宜，不能過緊過松，以免損壞底閥和管道。同時，底閥的固定應該是在出水管道完成后進行，以保證防止水從底閥處進入管道。

三、SSDF水泵水上式底閥應用案例注意事項

1. 底閥的選材要考慮耐腐蝕、抗壓抗磨損等特性，以保證其長時間使用；

2. 底閥的維護保養也非常重要，長時間使用后應定期清洗和涂抹防銹油，以保證底閥的密封性和使用壽命；

3. 底閥的使用環境要注意避免過于潮濕或受到強烈震動的場合，防止底閥因此受到損壞；

4. 底閥必須和水泵匹配，以確保水泵的抽水性能。

四、SSDF水泵水上式底閥應用案例總結

底閥是確保水泵穩定運行的重要組成部分，其正確的安裝和維護對水泵及供水系統的安全和正常運行起著重要作用。因此，我們?cè)谑褂煤途S護底閥時應當遵守相關的規范和注意事項，確保底閥能夠正常工作，為我們的生活和工作提供穩定的水源。

【注】本文提及的技術和建議僅供參考，不代表唯一的正確答案，您在使用過程中應根據實際情況進行具體操作。
